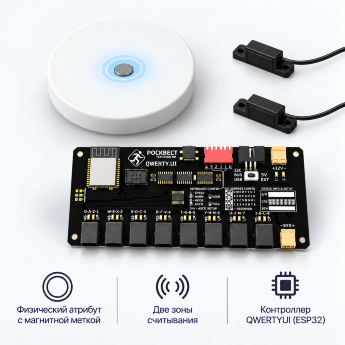

Двухзонный датчик магнитной метки RSQST MDP-02

Программируемая система определения положения физического атрибута по магнитной метке RSQST MDP-02 предназначен для бесконтактного определения положения физического атрибута со встроенной магнитной меткой.

В конфигурации с атрибутом «Тарелка» или «Медаль» система контролирует две независимые зоны и определяет, в какой из них в данный момент находится магнитная метка.

Устройство представляет собой законченный аппаратно-программный комплекс, включающий два магниточувствительных сенсорных модуля, специализированный контроллер RSQST QWERTYUI на базе ESP32 и встроенное программное обеспечение обработки сигналов.

Контроллер непрерывно анализирует состояние обоих сенсорных каналов, выполняет цифровую фильтрацию, подавление ложных срабатываний и формирует управляющее событие в зависимости от положения физического атрибута.

Технические характеристики

• принцип действия: бесконтактное обнаружение магнитной метки;
• количество контролируемых зон: 2;
• количество независимых сенсорных каналов: 2;
• контроллер: RSQST QWERTYUI на базе ESP32;
• определение присутствия магнитной метки в каждой зоне;
• независимая обработка сенсорных каналов;
• программируемые пороги срабатывания;
• цифровая фильтрация и подавление помех;
• программный гистерезис;
• защита от кратковременных и ложных срабатываний;
• определение текущего положения физического атрибута;
• интерфейс подключения к ПК: USB;
• протокол взаимодействия: USB HID;
• питание: 5 В DC;
• исполнение: для эксплуатации внутри помещений.

Программные функции

Встроенное программное обеспечение контроллера обеспечивает одновременный опрос двух сенсорных зон, фильтрацию сигналов и определение текущего положения магнитной метки.

Для каждого состояния может быть назначено отдельное управляющее событие. Параметры чувствительности и пороги срабатывания настраиваются индивидуально с учётом геометрии физического атрибута, положения магнитной метки и расположения сенсорных зон.

Комплект поставки

• два магниточувствительных сенсорных модуля;
• контроллер RSQST QWERTYUI;
• магнитная метка для интеграции в физический атрибут;
• интерфейсная и соединительная коммутация;
• специализированное встроенное программное обеспечение;
• индивидуальная настройка двух сенсорных зон;
• предварительная калибровка системы;
• комплект элементов для установки в составе экспозиционного оборудования;
• техническая документация.

Изделие поставляется предварительно настроенным и проверенным как единый аппаратно-программный комплекс. Конфигурация сенсорных зон и параметры обработки адаптируются под геометрию физического атрибута и условия эксплуатации.

Гарантия производителя: 12 месяцев.
