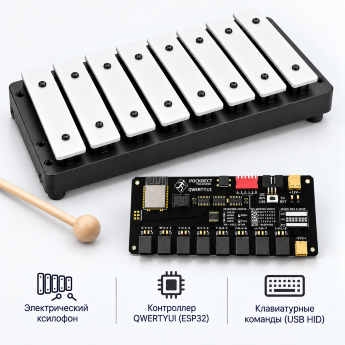

Электрический ксилофон RSQST XPM-08

Интерактивный ударный модуль с раздельной регистрацией ударов по клавишам RSQST XPM-08 предназначен для регистрации ударов по отдельным клавишам интерактивного ксилофона и передачи соответствующих управляющих событий во внешнюю программную систему.

Устройство представляет собой законченный аппаратно-программный комплекс, включающий ударный клавишный модуль, набор индивидуальных датчиков удара, специализированный контроллер RSQST QWERTYUI на базе ESP32 и встроенное программное обеспечение обработки сигналов.

Конструкция клавишного поля выполнена на основе отдельных пластиковых панелей, установленных на опорах с виброразвязкой. Такое исполнение снижает паразитную передачу колебаний между соседними клавишами и обеспечивает более точное определение зоны удара.

Контроллер QWERTYUI выполняет опрос датчиков, фильтрацию сигналов, подавление ложных срабатываний и преобразование ударов по отдельным клавишам в управляющие команды.

Технические характеристики

• тип изделия: интерактивный электрический ксилофон;
• количество ударных клавиш: определяется конфигурацией изделия;
• принцип регистрации: индивидуальные датчики удара на каждой клавише;
• контроллер: RSQST QWERTYUI на базе ESP32;
• независимая обработка сигнала каждой клавиши;
• определение факта удара по отдельной клавише;
• конструкция клавиш: отдельные панели из пластика;
• механическая развязка клавиш для снижения межканальной вибропередачи;
• защита от паразитных срабатываний от соседних клавиш;
• цифровая фильтрация и подавление помех;
• программируемые пороги чувствительности;
• программная обработка повторных ударов;
• интерфейс подключения к ПК: USB;
• протокол взаимодействия: USB HID;
• питание: 5 В DC;
• исполнение: для эксплуатации внутри помещений.

Программные функции

Встроенное программное обеспечение контроллера обеспечивает:

• опрос датчиков удара по всем клавишам;
• фильтрацию кратковременных помех и паразитных вибраций;
• распознавание устойчивого удара по конкретной клавише;
• формирование отдельного события для каждой клавиши;
• передачу управляющих команд во внешнюю систему.

Для интеграции в интерактивную инсталляцию выполняется индивидуальная настройка логики обработки сигналов и подготовка вспомогательного программного модуля для согласования работы изделия с целевым программным обеспечением.

Комплект поставки

• интерактивный клавишный модуль «Электрический ксилофон»;
• комплект ударных клавиш с виброразвязкой;
• набор датчиков удара;
• контроллер RSQST QWERTYUI;
• соединительная коммутация;
• специализированное встроенное программное обеспечение;
• индивидуальная конфигурация чувствительности каналов;
• настройка алгоритма распознавания ударов;
• подготовка вспомогательной программной логики для интеграции;
• предварительная настройка и комплексная проверка;
• комплект элементов для установки;
• техническая документация.

Изделие поставляется предварительно сконфигурированным и проверенным как единый интерактивный аппаратно-программный комплекс. Конструкция клавишного поля, параметры датчиков и алгоритмы обработки настраиваются с учётом механики изделия и требуемого сценария взаимодействия.

Гарантия производителя: 12 месяцев.
