Матричный датчик магнитной метки RSQST MTA-08

Многоканальная система бесконтактного определения положения и движения магнитной метки RSQST MTA-08 предназначен для определения положения и характера перемещения физических интерактивных атрибутов со встроенной магнитной меткой.

В конфигурации с физическим атрибутом «Кисть» система регистрирует перемещение магнитной метки над рабочей поверхностью и определяет факт и направление движения кисти.

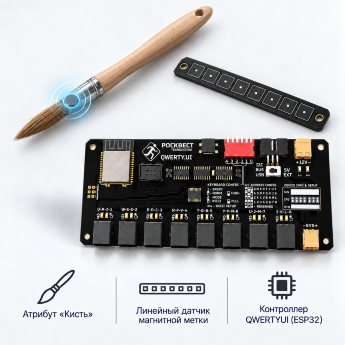

Устройство представляет собой законченный аппаратно-программный комплекс, включающий массив магниточувствительных сенсоров, специализированный контроллер RSQST QWERTYUI на базе ESP32 и встроенное программное обеспечение обработки сигналов.

Контроллер непрерывно анализирует состояние сенсорного массива, выполняет цифровую фильтрацию и определяет характер перемещения атрибута по последовательности срабатывания отдельных сенсорных зон.

Технические характеристики

• принцип действия: бесконтактное обнаружение магнитной метки;
• сенсорная система: распределённый массив магниточувствительных датчиков;
• количество сенсорных каналов: до 8;
• контроллер: RSQST QWERTYUI на базе ESP32;
• независимая обработка сенсорных каналов;
• определение присутствия и перемещения магнитной метки;
• определение последовательности прохождения метки через сенсорные зоны;
• распознавание направления движения;
• программируемые пороги срабатывания;
• цифровая фильтрация и подавление помех;
• программный гистерезис;
• защита от одиночных и кратковременных ложных срабатываний;
• интерфейс подключения к ПК: USB;
• протокол взаимодействия: USB HID;
• питание: 5 В DC;
• рабочая температура: +5…+40 °C;
• исполнение: для эксплуатации внутри помещений.

Программные функции

Встроенное программное обеспечение контроллера выполняет опрос сенсорного массива, анализ последовательности срабатывания отдельных зон, фильтрацию сигнала и распознавание заданного характера движения физического атрибута.

Параметры обработки индивидуально настраиваются с учётом геометрии рабочей поверхности, расположения сенсоров и характеристик магнитной метки, интегрированной в атрибут «Кисть».

Комплект поставки

• комплект магниточувствительных сенсорных модулей;
• контроллер RSQST QWERTYUI;
• магнитная метка для интеграции в физический атрибут;
• интерфейсная и соединительная коммутация;
• специализированное встроенное программное обеспечение;
• индивидуальная конфигурация сенсорных зон;
• настройка алгоритма определения движения;
• предварительная калибровка системы;
• комплект элементов для установки в составе экспозиционного оборудования;
• техническая документация.

Изделие поставляется предварительно сконфигурированным и проверенным как единый сенсорный комплекс. Конфигурация сенсорного массива и параметры обработки адаптируются под геометрию физического атрибута и условия эксплуатации.

Гарантия производителя: 12 месяцев.
