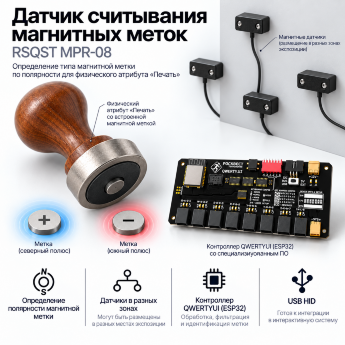

Многоканальный датчик магнитных меток RSQST MPR-08

Программируемая система считывания и идентификации магнитных меток по полярности RSQST MPR-08 предназначен для бесконтактного определения типа физических атрибутов со встроенными магнитными метками.

В конфигурации с физическим атрибутом «Печать» система определяет не только наличие магнитной метки в рабочей зоне, но и её полярность. Это позволяет использовать внешне идентичные атрибуты для формирования различных управляющих событий.

Устройство представляет собой законченный аппаратно-программный комплекс, включающий массив магниточувствительных сенсоров, специализированный контроллер RSQST QWERTYUI на базе ESP32 и встроенное программное обеспечение обработки сигналов.

Каждый сенсорный канал независимо определяет величину и направление магнитного поля. Контроллер анализирует состояние всех каналов, выполняет фильтрацию сигналов, определяет полярность установленной метки и формирует соответствующую управляющую команду.

В используемой конфигурации одна ориентация магнитной метки соответствует состоянию «1», противоположная — состоянию «2».

Технические характеристики

• принцип действия: бесконтактное измерение магнитного поля;
• определение наличия магнитной метки;
• определение полярности магнитной метки;
• сенсорная система: массив магниточувствительных датчиков;
• количество независимых сенсорных каналов: до 8;
• контроллер: RSQST QWERTYUI на базе ESP32;
• индивидуальный анализ состояния каждого канала;
• программируемые пороги обнаружения;
• распознавание двух противоположных состояний магнитной метки;
• цифровая фильтрация и подавление помех;
• программный гистерезис;
• защита от кратковременных и неоднозначных срабатываний;
• время реакции: до 50 мс;
• интерфейс подключения к ПК: USB;
• протокол взаимодействия: USB HID;
• питание: 5 В DC;
• исполнение: для эксплуатации внутри помещений.

Программные функции

Встроенное программное обеспечение контроллера выполняет непрерывный опрос сенсорных каналов, анализ величины и направления магнитного поля, фильтрацию переходных состояний и идентификацию установленной магнитной метки.

Алгоритм позволяет отличать отсутствие метки от двух противоположных вариантов её полярности и формировать для каждого состояния отдельное управляющее событие.

Параметры чувствительности и распознавания индивидуально настраиваются с учётом расположения датчиков, геометрии рабочего места и характеристик магнитных меток, интегрированных в атрибут «Печать».

Комплект поставки

• комплект магниточувствительных сенсорных модулей;
• контроллер RSQST QWERTYUI;
• комплект магнитных меток различной полярности;
• интерфейсная и соединительная коммутация;
• специализированное встроенное программное обеспечение;
• индивидуальная конфигурация сенсорных каналов;
• настройка алгоритма определения полярности;
• предварительная калибровка системы;
• комплект элементов для установки в составе экспозиционного оборудования;
• техническая документация.

Изделие поставляется предварительно сконфигурированным и проверенным как единый аппаратно-программный комплекс. Производителем выполняется согласование сенсорных зон с магнитными метками, настройка порогов распознавания и контроль устойчивого определения обоих вариантов полярности.

Гарантия производителя: 12 месяцев.
